Kuru Madde (TS) ve Organik Kuru Madde (VS) Nedir? Adım Adım Analiz Rehberi — Antetli Formlar ve Örnek Veri Setiyle

Bu eğitim modülünde biyogaz tesislerinde besleme reçetesi tasarımının temel parametreleri olan kuru madde (TS — Total Solids) ve organik kuru madde (VS — Volatile Solids) kavramları, basit dilde örneklerle ele alınmaktadır. Etüv yöntemiyle TS analizi ve yakma fırını yöntemiyle VS analizi adım adım uygulanmakta; her aşama görsel diyagramlarla desteklenmektedir. Biyogaz Akademisi tarafından hazırlanan antetli ölçüm formları (PDF + XLSX) ile 3 substrat için doldurulmuş örnek veri seti modül sonunda indirilebilir kaynaklar olarak sunulmaktadır. Modül; biyogaz tesisi laboratuvar teknisyeni, proses mühendisi veya öğrenci-araştırmacının TS/VS analizini bağımsız olarak yapabilmesi için pratik bir başvuru rehberi niteliğindedir.

1. Giriş — Biyogazda Neden TS ve VS Önemli?

Bir biyogaz tesisinde fermentöre giren her substratın iki temel parametresi bilinmek zorundadır: TS (kuru madde, suyu uçurduktan sonra geriye kalan toplam katı) ve VS (uçucu katı, kuru maddenin organik kısmı, biyolojik olarak parçalanıp gaz üretebilen bölüm). Bu iki rakam tesisin günlük kararlarının çoğunu doğrudan belirler:

• Besleme rasyonu hesabı: Kaç kilogram silaj + kaç kilogram gübre karıştırılmalı?
• Hidrolik bekleme süresi (HRT) tahmini: TS ne kadar yüksekse seyreltme suyu o kadar fazla
• Biyogaz potansiyeli (BMP) tahmini: VS ne kadar yüksekse teorik metan üretimi o kadar fazla
• Organik yükleme oranı (OLR): Günlük kg VS / m³ fermentör hesabı kararlı işletme için kritik

2. Kuru Madde (TS) Nedir? Günlük Örneklerle

Tanım: Bir numuneyi 105 °C'de etüvde kurutarak tüm suyu uçurduktan sonra geriye kalan ağırlığın, başlangıç yaş ağırlığına oranıdır. Birim: % (yüzde).

Günlük örneklerle anlamak için:

• Bir kavun: %92 su + %8 katı → TS = %8
• Bir dilim ekmek: %35 su + %65 katı → TS = %65
• Mısır silajı: %68 su + %32 katı → TS = %32 (biyogaza tipik)
• Sığır gübresi (taze): %91 su + %9 katı → TS = %9
• Atıksu çamuru: %96 su + %4 katı → TS = %4

Pratik kullanım: TS rakamı ne kadar yüksekse, fermentöre koymadan önce o substratın seyreltilmesi gerekecektir. Mısır silajı (TS %32) tek başına fermentöre konulamaz; %12'ye indirgemek için 2-3 misli sulandırma şarttır. Sığır gübresi (TS %9) tam tersine zaten suludur; konsantre substratlarla karıştırılabilir.

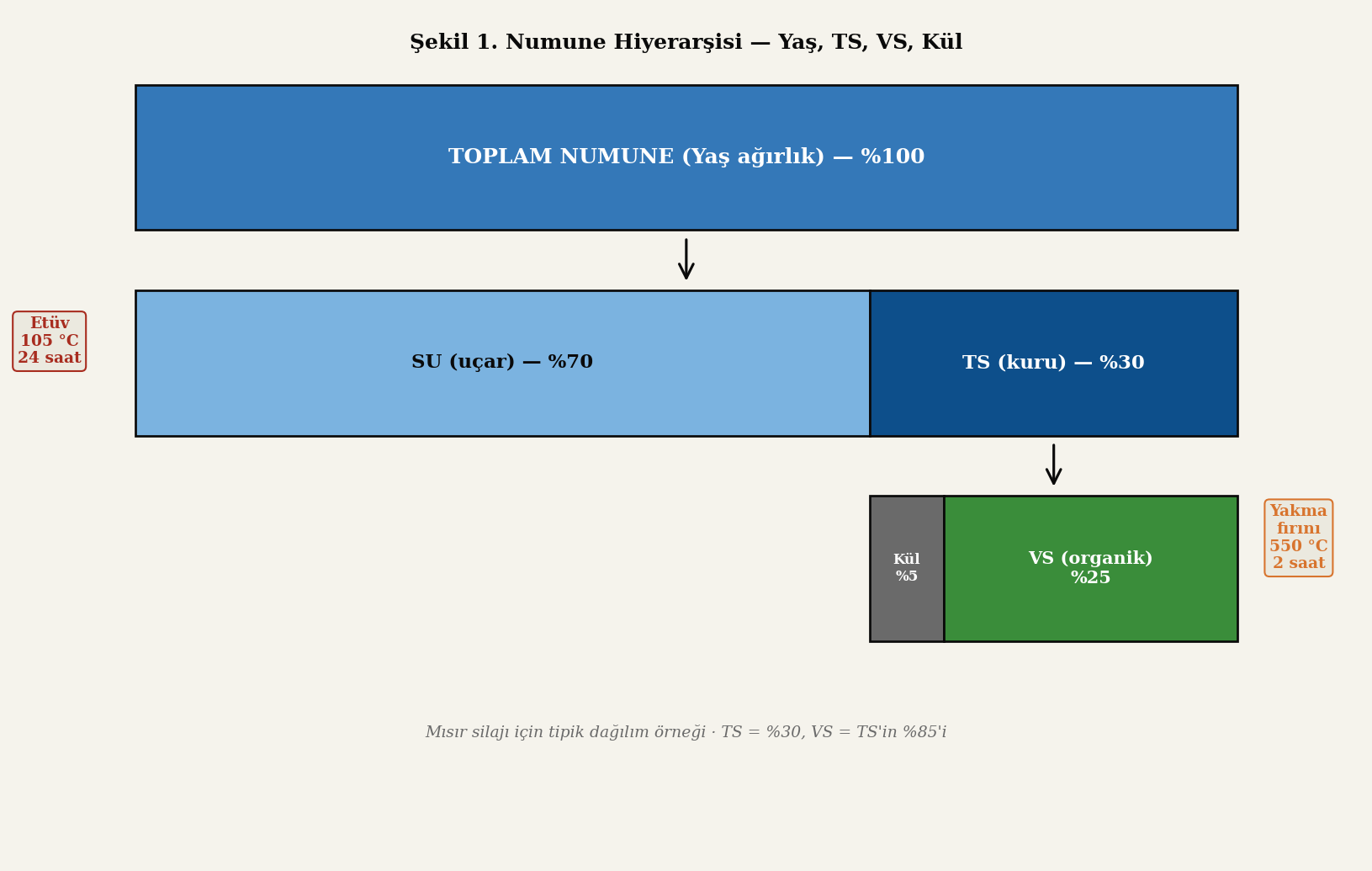

3. Organik Kuru Madde (VS) Nedir? TS-VS Farkı

Tanım: Kuru madde içerisinde 550 °C yakma fırınında uçan organik kısmın oranıdır. Birim: % (kuru bazda veya yaş bazda).

Anlamak için bir analoji: Ağaç odununu yakın, geriye sadece kül kalır. O kül inorganik (mineral) kısımdır; ağacın asıl yanan ve ısı veren bölümü ise organik VS'dir. Aynı mantıkla biyogaz substratlarında VS biyolojik olarak parçalanıp gaz üretebilen, mikroorganizma yiyebileceği bölümdür.

VS iki şekilde ifade edilir:

• VS (kuru bazda): TS'nin yüzde kaçı organik? Mısır silajında ~%95, sığır gübresinde ~%80, atıksu çamurunda ~%65
• VS (yaş bazda): Toplam yaş numunenin yüzde kaçı organik? VS_kuru × TS / 100 formülüyle bulunur

Önemli ayrım: İki substrat aynı TS değerine sahip olabilir ama VS'leri çok farklı olabilir. Örneğin gıda atığı (TS %16, VS_kuru %91) ile atıksu çamuru (TS %16, VS_kuru %65) aynı kuru maddeye sahip görünür ama gıda atığı çok daha fazla biyogaz üretir; çünkü VS'si daha yüksektir. Bu nedenle sadece TS bilmek yetmez; VS de mutlaka ölçülmelidir.

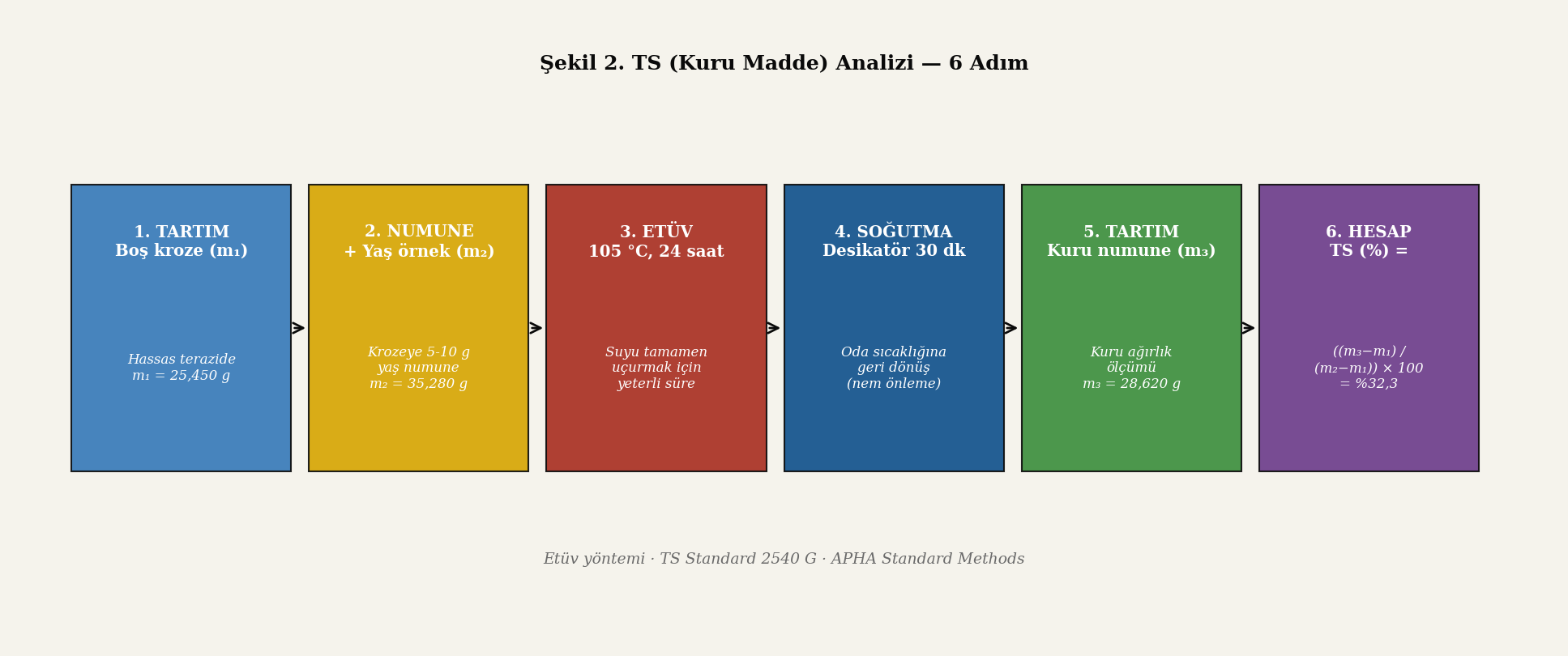

4. TS Analizi — Adım Adım Etüv Yöntemi

TS analizi standart bir laboratuvar işlemidir. Aşağıdaki altı adımı izleyerek herhangi bir substrat için TS yüzdesini bulabilirsiniz.

Adım 1 — Tartım (m₁): Temiz, kurutulmuş porselen krozeyi hassas terazide (0,001 g hassasiyet) tart. Bu rakamı m₁ olarak kaydet.

Adım 2 — Numune ekleme (m₂): Krozeye 5-10 g yaş numune koy. Tekrar tart. Bu rakam m₂'dir. (m₂ − m₁) sana yaş numune ağırlığını verir.

Adım 3 — Etüv kurutma: Krozeyi 105 °C'ye ayarlı etüve koy. 24 saat boyunca kurut. Bu süre suyun tamamen uçması için yeterlidir; daha kısa süre suyu eksik bırakır, daha uzun süre organik bileşiklerin uçmaya başlamasına yol açabilir.

Adım 4 — Soğutma: Etüvden çıkardığın krozeyi desikatöre (silica gel veya CaCl₂ içeren cam kavanoz) koy. 30 dakika soğutmaya bırak. Bu adım kritiktir: krozeyi doğrudan havada soğutursan numune havadan nem çeker, ölçüm hatalı olur.

Adım 5 — Tartım (m₃): Soğutulan krozeyi tekrar hassas terazide tart. Bu rakam m₃'tür. (m₃ − m₁) sana kuru numune ağırlığını verir.

Adım 6 — Hesaplama: Aşağıdaki formülle TS yüzdesini hesapla:

TS (%) = ((m₃ − m₁) / (m₂ − m₁)) × 100

Örnek hesap: m₁ = 25,450 g · m₂ = 35,280 g · m₃ = 28,620 g
TS = ((28,620 − 25,450) / (35,280 − 25,450)) × 100 = (3,170 / 9,830) × 100 = %32,3

Kalite kontrol: Aynı numuneden 3 paralel tekrar yapın; ortalama alın. 3 tekrar arasında %2'den fazla sapma varsa numune temsiliyeti zayıf demektir; tekrarlayın.

Pratik ipuçları:

• Numune miktarı seçimi: TS düşük substratlarda (gübre, çamur) 8-10 g, TS yüksek substratlarda (silaj, kuru atık) 5-6 g yaş örnek yeterlidir. Çok küçük numune (<3 g) kantitatif hatayı artırır
• Kroze çapı: İdeal kroze çapı 5-7 cm; çok dar kroze suyun uçmasını yavaşlatır, çok geniş kroze gereksiz kuru hava temasına yol açar
• Etüv yerleştirme: Krozeleri etüv ızgarasına aralıklı koyun; üst üste konursa hava sirkülasyonu engellenir, alttaki numune gereken sıcaklığa ulaşamaz
• Sabit ağırlık kontrolü: İlk 24 saat sonrası tartım yapın; krozeyi tekrar 2 saat etüvde tutup tartın. İki ölçüm arasındaki fark 0,002 g'dan azsa "sabit ağırlık" sağlanmıştır

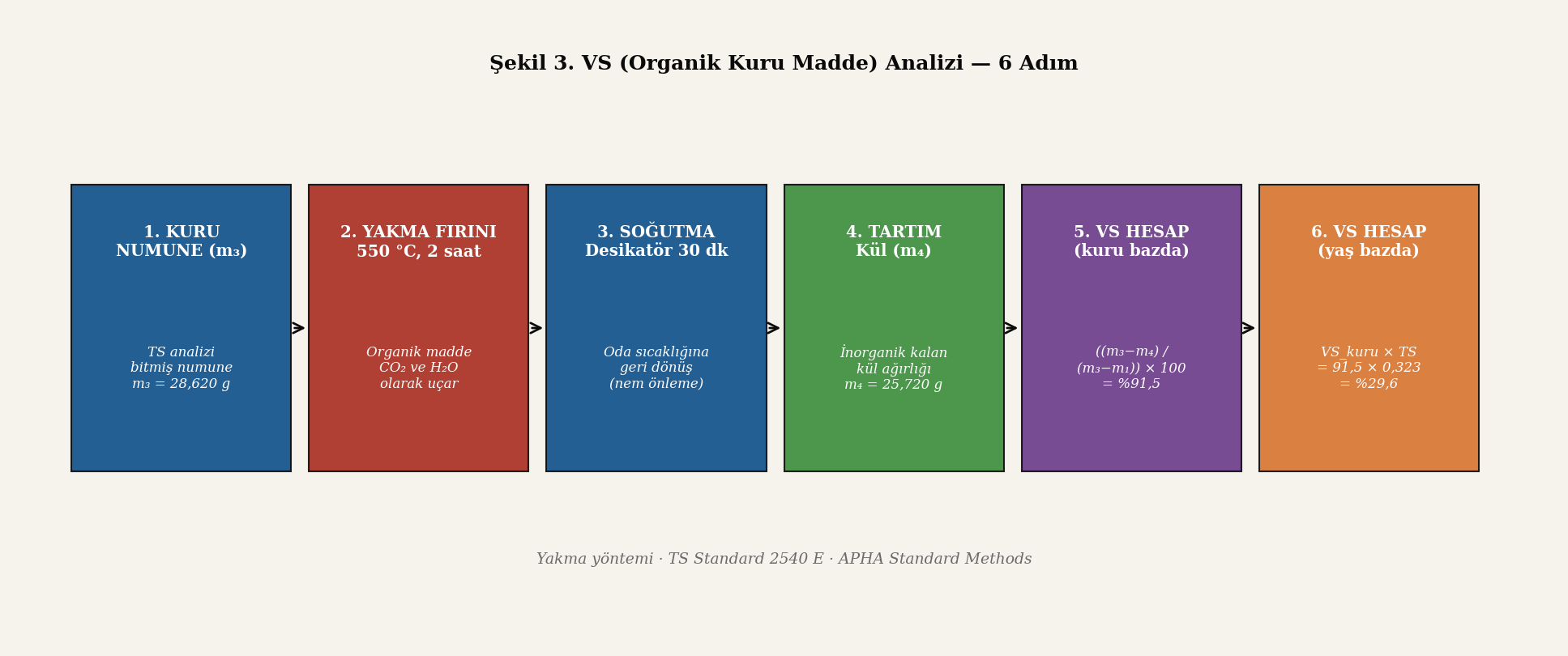

5. VS Analizi — Adım Adım Yakma Fırını Yöntemi

VS analizi TS analizinin doğal devamıdır; TS sonunda elde ettiğiniz kuru numune kullanılır.

Adım 1 — Kuru numune (m₃): TS analizi sonunda elde ettiğin krozedeki kuru numuneyi kullan. m₃ değeri zaten TS adımlarında ölçülmüştür.

Adım 2 — Yakma fırını: Krozeyi 550 °C'ye ayarlı muffle (yakma) fırınına koy. 2 saat boyunca yakma işlemini gerçekleştir. Bu sıcaklıkta organik madde tamamen oksitlenip CO₂ ve su buharı olarak uçar; geriye sadece inorganik kül kalır.

Adım 3 — Soğutma: Krozeyi yakma fırınından alıp desikatöre koy. 30 dakika soğutmaya bırak. Sıcakken tartmak terazi ölçümünü bozar; havada soğutmak ise nem alımına yol açar.

Adım 4 — Tartım (m₄): Soğumuş krozeyi tekrar tart. Bu rakam m₄'tür. (m₃ − m₄) sana yanan organik madde miktarını verir.

Adım 5 — VS (kuru bazda) hesabı:

VS_kuru (%) = ((m₃ − m₄) / (m₃ − m₁)) × 100

Örnek: m₃ = 28,620 g · m₄ = 25,720 g · m₁ = 25,450 g
VS_kuru = ((28,620 − 25,720) / (28,620 − 25,450)) × 100 = (2,900 / 3,170) × 100 = %91,5

Adım 6 — VS (yaş bazda) hesabı:

VS_yaş (%) = VS_kuru × TS / 100 = 91,5 × 32,3 / 100 = %29,6

Yorum: Bu mısır silajı örneğinde, 100 kg yaş silajda yaklaşık 30 kg organik kuru madde vardır; bu rakam BMP × VS_yaş çarpımıyla yıllık biyogaz üretimini hesaplamada kullanılır.

Güvenlik notları: Yakma fırını çok yüksek sıcaklıktadır; ısıya dayanıklı eldiven, yüz siperliği ve uzun kollu önlük kullanın. Krozeyi fırına koymak ve almak için uzun saplı maşa kullanın. Fırının açıldığı süreyi minimize edin (sıcaklık dalgalanması ölçümü bozar).

Pratik ipuçları:

• Sıcaklık eşiği kritik: 550 °C standart bir eşiktir; bu sıcaklığın altında organik madde tam yanmaz, üstünde inorganik karbonatlar (CaCO₃ → CaO + CO₂) bozunarak sahte VS artışına neden olur. Fırın termometre kalibrasyonu yıllık yapılmalıdır
• Yakma süresi: 2 saat genel kuraldır; ancak yüksek lipid içerikli substratlarda (mezbaha atığı) 3 saat gerekebilir. Yetersiz yakma sonunda kroze yüzeyinde kara renk kalırsa süre uzatılmalıdır
• Soğutma sırası: Krozeleri yakma fırınından çıkarınca önce 20 dakika oda sıcaklığında ısı dengelemesi için bekletmek faydalıdır; ardından desikatöre alınması önerilir. Sıcak krozenin doğrudan desikatöre konulması içerideki silica gel'i bozar
• Kül analizi de değerli: m₄ değeri (kül oranı) substrat hakkında ek bilgi verir. Yüksek kül oranı (>%15) substratta toprak/kum karışıklığı veya yüksek mineral içeriği (örn. kanatlı altlığı) işaretidir; biyogaz yatırım planlamasında bu bilgi kullanılır

6. Antetli Ölçüm Formları — İndirilebilir Kaynaklar

Biyogaz Akademisi tarafından hazırlanan üç ayrı dosya, TS/VS analizinin tüm aşamalarını sistematik biçimde kayıt altına almanızı sağlar:

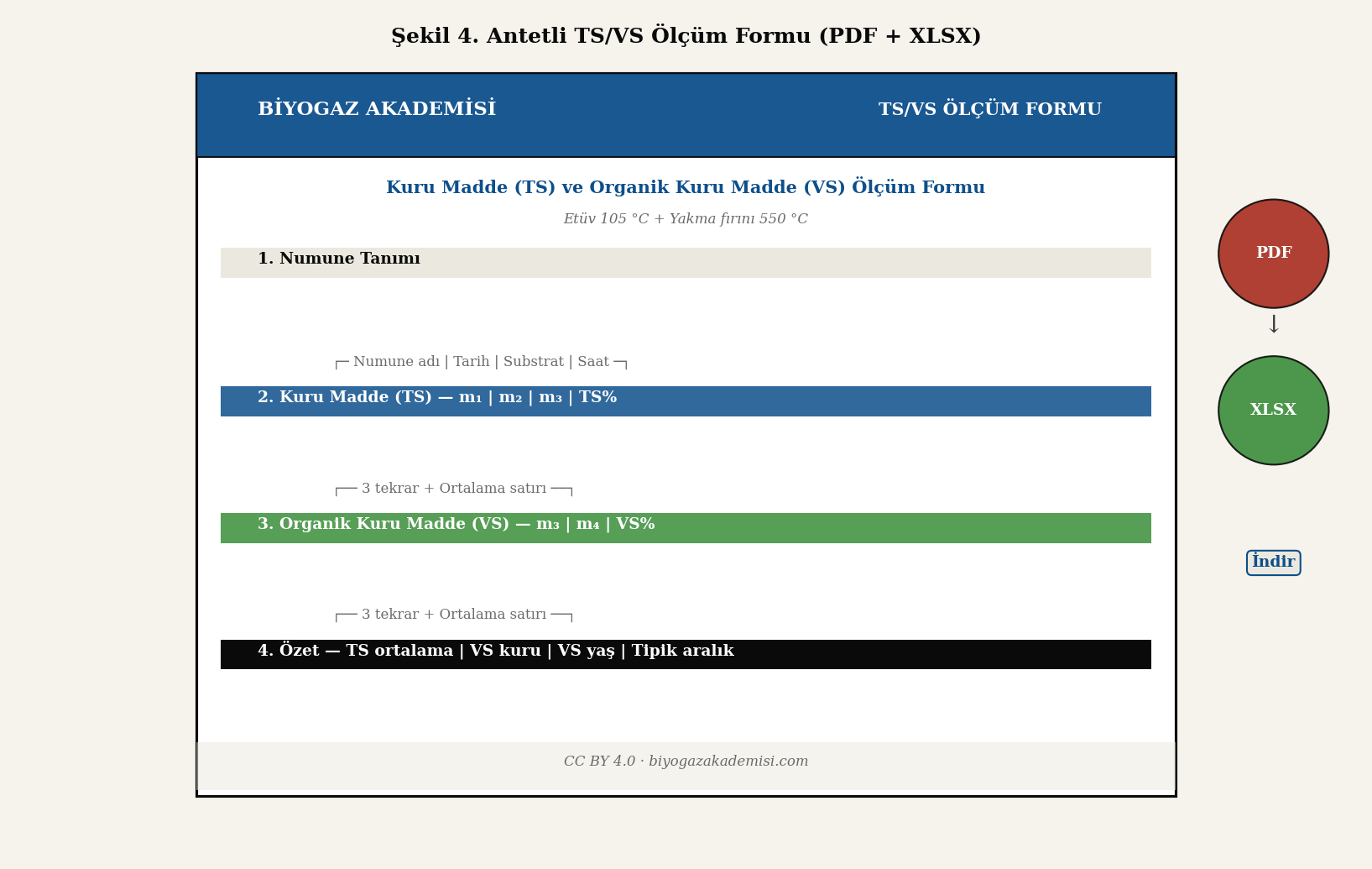

1. Antetli TS/VS Ölçüm Formu (PDF): Basılıp elde doldurulabilir kâğıt form. Sahada veya laboratuvarda doğrudan kullanılabilir; numune tanımı, üç tekrarlı TS ve VS ölçümü, özet değerlendirme ve gözlem notları için ayrılmış alanlar içerir.

📄 TS_VS_Olcum_Formu.pdf — basılıp kullanılır

2. Otomatik Hesaplayan Ölçüm Formu (XLSX): Boş Excel formu. Sadece m₁, m₂, m₃ ve m₄ değerlerini girersiniz; TS, VS_kuru, VS_yaş, ortalama ve VS/TS oranı otomatik olarak hesaplanır. Tipik aralıklarla karşılaştırma da otomatik yapılır.

📊 TS_VS_Olcum_Formu.xlsx — formüllü, otomatik hesaplar

3. Örnek Veri Seti (XLSX): Üç farklı substrat için tam doldurulmuş örnek (mısır silajı, sığır gübresi, gıda atığı). Hem öğrenme amaçlı referans hem de kendi formunuzu doldururken karşılaştırma yapma imkânı sunar.

📊 Ornek_Veri_Seti.xlsx — 3 substrat tam dolu örnek

Tüm dosyalar CC BY 4.0 lisansıyla yayımlanmıştır; eğitim, kurum içi kullanım ve modifikasyon serbesttir; kaynak gösterilmesi yeterlidir.

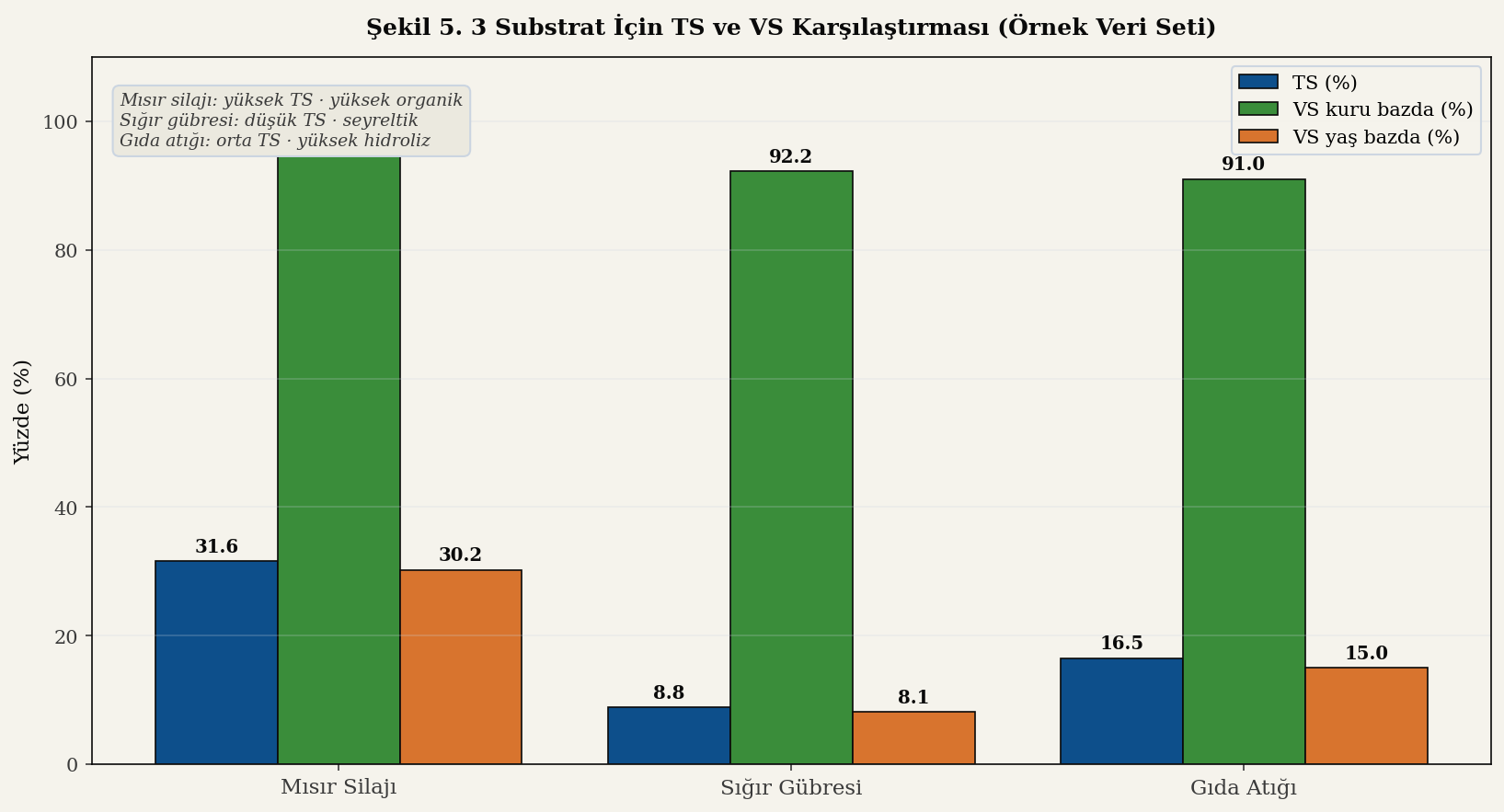

7. Örnek Veri Seti — Üç Substrat İçin Tam Ölçüm Karşılaştırması

Aşağıdaki örnekte üç farklı substrat için TS ve VS analizleri yapılmış; sonuçlar karşılaştırmalı olarak sunulmuştur. (Tüm sayısal değerler eğitim amaçlı tipik literatür aralıklarından oluşturulmuştur.)

• Mısır silajı organik madde açısından en zengin substrat (95,6 VS_kuru) — biyogaz üretiminde yüksek pay
• Sığır gübresi seyreltik (TS %8,8) — su katkısı az, ana hammadde mantıklı
• Gıda atığı hızlı hidroliz olur — günde küçük dozlarda eklenmeli, aniden yüklenirse asitleşme riski var

7.1 Hesap Adımları — Mısır Silajı Örneği

Mısır silajı için yukarıdaki rakamların nasıl elde edildiği adım adım gösterilebilir:

TS hesabı (3 tekrarın ortalaması):

• Tekrar 1: m₁ = 25,450 g, m₂ = 35,280 g, m₃ = 28,620 g → TS = ((28,620 − 25,450) / (35,280 − 25,450)) × 100 = %32,3
• Tekrar 2: m₁ = 26,120 g, m₂ = 36,080 g, m₃ = 29,290 g → TS = ((29,290 − 26,120) / (36,080 − 26,120)) × 100 = %31,8
• Tekrar 3: m₁ = 25,880 g, m₂ = 35,640 g, m₃ = 28,990 g → TS = ((28,990 − 25,880) / (35,640 − 25,880)) × 100 = %31,9
• Ortalama TS = (32,3 + 31,8 + 31,9) / 3 = %32,0 (üç tekrarın sapması ±0,3 → kabul edilebilir)

• Tekrar 1: m₃ = 28,620 g, m₄ = 25,720 g → VS_kuru = ((28,620 − 25,720) / (28,620 − 25,450)) × 100 = %91,5
• Tekrar 2: m₃ = 29,290 g, m₄ = 26,310 g → VS_kuru = ((29,290 − 26,310) / (29,290 − 26,120)) × 100 = %94,0
• Tekrar 3: m₃ = 28,990 g, m₄ = 26,020 g → VS_kuru = ((28,990 − 26,020) / (28,990 − 25,880)) × 100 = %95,5
• Ortalama VS_kuru = (91,5 + 94,0 + 95,5) / 3 = %93,7 (örnek veri setinde 95,6 yuvarlanmış değer)

Bu hesap adımları aynen Excel formülünde otomatik olarak yapılır; manuel hesap kontrolü için referans olarak kullanılabilir.

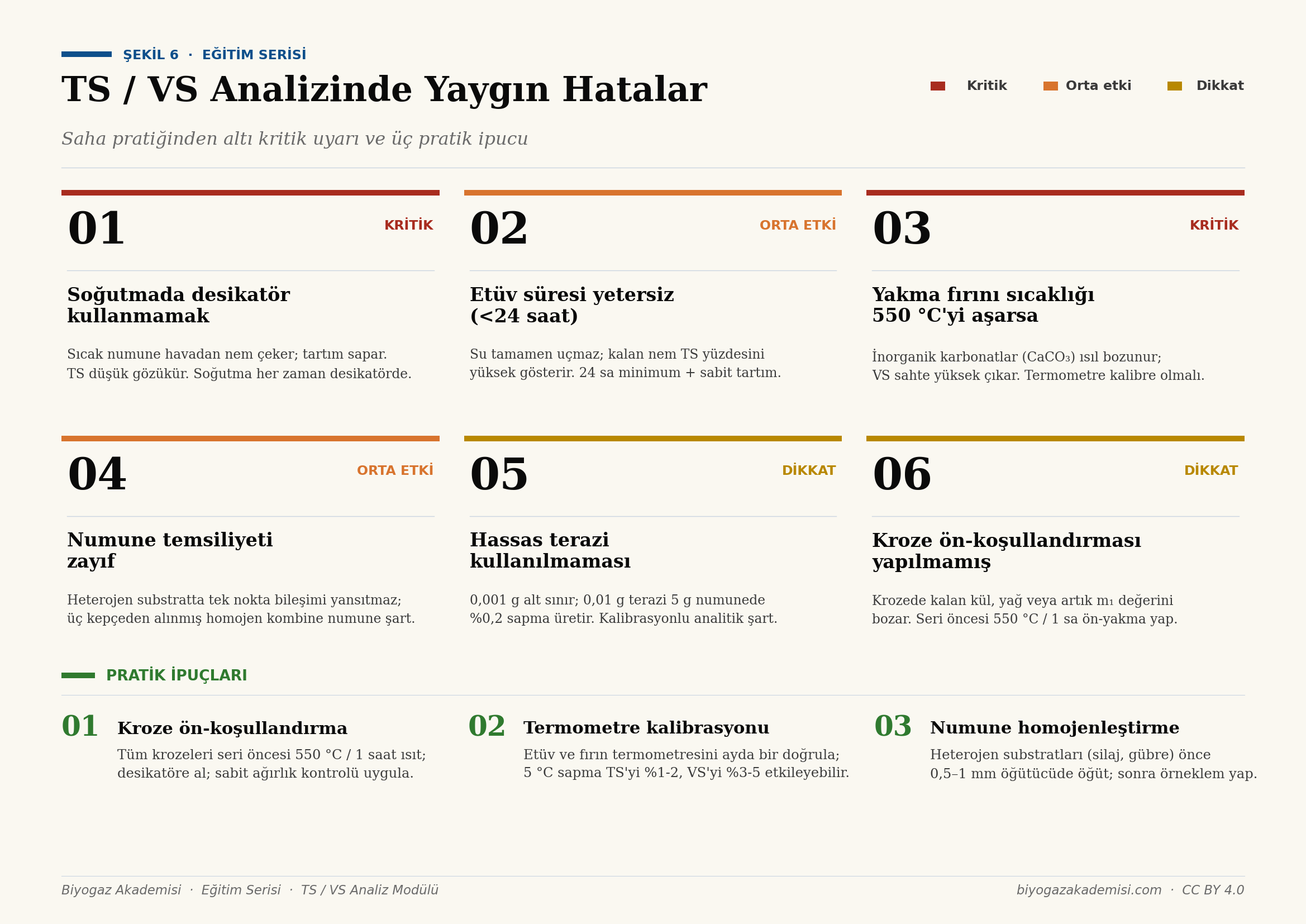

8. Yaygın Hatalar ve Pratik İpuçları

TS/VS analizi basit görünmesine rağmen, küçük metodolojik hatalar büyük ölçüm sapmalarına yol açabilir. Aşağıdaki altı hata, sahada en sık karşılaşılan problemler:

Yukarıdaki hataların önlenmesi için pratik üç ipucu:

• Tüm krozelerinizi standart prosedürle hazırlayın: Yakma fırınında 550 °C'de 1 saat ön-koşullandırma yapın, desikatöre alın, sabit ağırlığa ulaşana kadar tartın. Bu işlem her seri analiz öncesi tek bir defa yapılır
• Etüv ve fırın termometresini ayda bir kalibrasyon ettirin: İdeal sıcaklıktan 5 °C sapma TS değerini %1-2, VS değerini %3-5 oranında etkileyebilir
• Numune homojenleştirmesi kritik: Heterojen substratları (silaj, gübre) önce 0,5-1 mm'lik öğütücüde öğütün, sonra örnekleme yapın. Tek parça alınması yanıltıcı olur

9. Sonuç ve Sonraki Eğitim Modülleri

TS ve VS analizi biyogaz tesisinin günlük operasyonel kararlarının temelini oluşturur. Bu eğitim modülünde her iki parametrenin tanımı, ölçüm prosedürü, hesaplama formülü ve karşılaşılan yaygın hatalar basit dilde ve adım adım sunulmuştur. Yukarıdaki indirilebilir formlar ve örnek veri seti kullanılarak okuyucu kendi numuneleri için bağımsız analiz yapabilir hale gelmiştir.

Sonraki eğitim modüllerinde biyokimyasal metan potansiyeli (BMP) testi, FOS/TAC oranı ölçümü, C/N oranı hesabı ve organik yükleme oranı (OLR) tasarımı gibi konular ele alınacaktır. Modül serisinin tamamı, biyogaz tesisi laboratuvar teknisyeninin mesleki yetkinliğini sistematik biçimde geliştirmesini hedeflemektedir.

İndirilebilir formları basıp veya digital olarak doldurarak ilk analizi pratik biçimde yapmanız ve sonuçlarınızı tipik aralıklarla karşılaştırmanız önerilmektedir. Sorularınızı veya geri bildirimlerinizi info@biyogazakademisi.com adresine iletebilirsiniz.

9.1 Öğrendiklerinizi Pekiştirmek İçin Pratik Egzersiz

Modülün kalıcı öğrenmesi için aşağıdaki üç basamaklı egzersiz önerilir:

Birinci basamak — kendi tesisinden numune al: Çalıştığınız veya yakındaki bir biyogaz tesisinden ham gübre, silaj veya ana fermentör çıktısı için 100-200 g numune isteyin. Numune mutlaka temsili olmalı; en az üç farklı kepçeden alınmış ve homojenleştirilmiş.

İkinci basamak — antetli formla ölçüm: Yukarıdaki indirilebilir PDF formu basın veya XLSX formunu açın. Adım adım TS ve VS analizini gerçekleştirin. Üç paralel tekrar yapmayı unutmayın. Sonuçları formun ilgili tablolarına işleyin.

Üçüncü basamak — örnek veri setiyle karşılaştır: Bulduğunuz değerleri bizim hazırladığımız üç-substrat örnek veri setiyle karşılaştırın. Eğer benzer bir substrat türünüz varsa (örn. mısır silajı), tipik aralık dışında bir sonuç çıkıyorsa nedenlerini araştırın: substrat saklama koşulu farklı mı? Mevsim etkisi var mı? Numune temsiliyeti yeterli miydi?

Bu pratik egzersizin tamamlanmasının ardından biyogaz tesisi besleme rasyonu hesabı ve biyokimyasal metan potansiyeli (BMP) testi modüllerine geçilebilir.

Kaynaklar ve Referanslar

APHA. (2017). Standard Methods for the Examination of Water and Wastewater (23rd ed., Methods 2540 G & 2540 E). American Public Health Association.

European Biogas Association (EBA). (2024). EBA Statistical Report 2024. Brüksel: European Biogas Association. https://www.europeanbiogas.eu

Holliger, C., Alves, M., Andrade, D., Angelidaki, I., Astals, S., Baier, U., et al. (2016). Towards a standardization of biomethane potential tests. Water Science & Technology, 74(11), 2515-2522.

VDI 4630. (2016). Fermentation of organic materials — Characterisation of the substrate, sampling, collection of material data, fermentation tests. Verein Deutscher Ingenieure.

T.C. Çevre ve Şehircilik Bakanlığı. (2014). Atık Su Karakterizasyonu Numune Alma ve Analiz Yöntemleri Tebliği. Resmi Gazete.

TÜBİTAK MAM. (2023). Biyogaz Tesisi Laboratuvar Analiz Rehberi. TÜBİTAK Marmara Araştırma Merkezi, Enerji Enstitüsü.
